iPhone X声音功能全部失灵(J3500_4)
故障现象:
根据同行描述，此故障是由于将电池误扣在了无线充电内联座后引起的声音功能全部失灵的问题。
故障分析:
IPhone X J3500内联座关联的电路有“无线充电电路”、“物理按键电路” 、“指南针电路”、“I2C1总线电路”，因此有可能是内联座上面涉及到音频电路导致。
解决方案:
首先查看J3500内联座原理图纸，看哪些电路与音频有关。
根据原理图显示: 4#、8#是CPU发出的I2C1控制总线。12C1控制总线由CPU发 出分别控制着指南针传感器、物理按键、震动器驱动IC、铃声放大管(扬声器}。12C1控制总线包含有两条信号线，4#是时钟线，8#是数据线。
接下来，测量J3500内联座的4#、8#的阻值和电压，在测量到J3500 _4#电压时发现异常，正常应该可以测到1.8V,但实测只有1.65V。判断故障是由于I2C1时钟线电压偏低导致。
I2C1时钟线电压偏低有可能是主板上CPU异常、振动器驱动IC异常或着是铃声放大管异常导致。具体是哪个，接下来需要逐个判断。

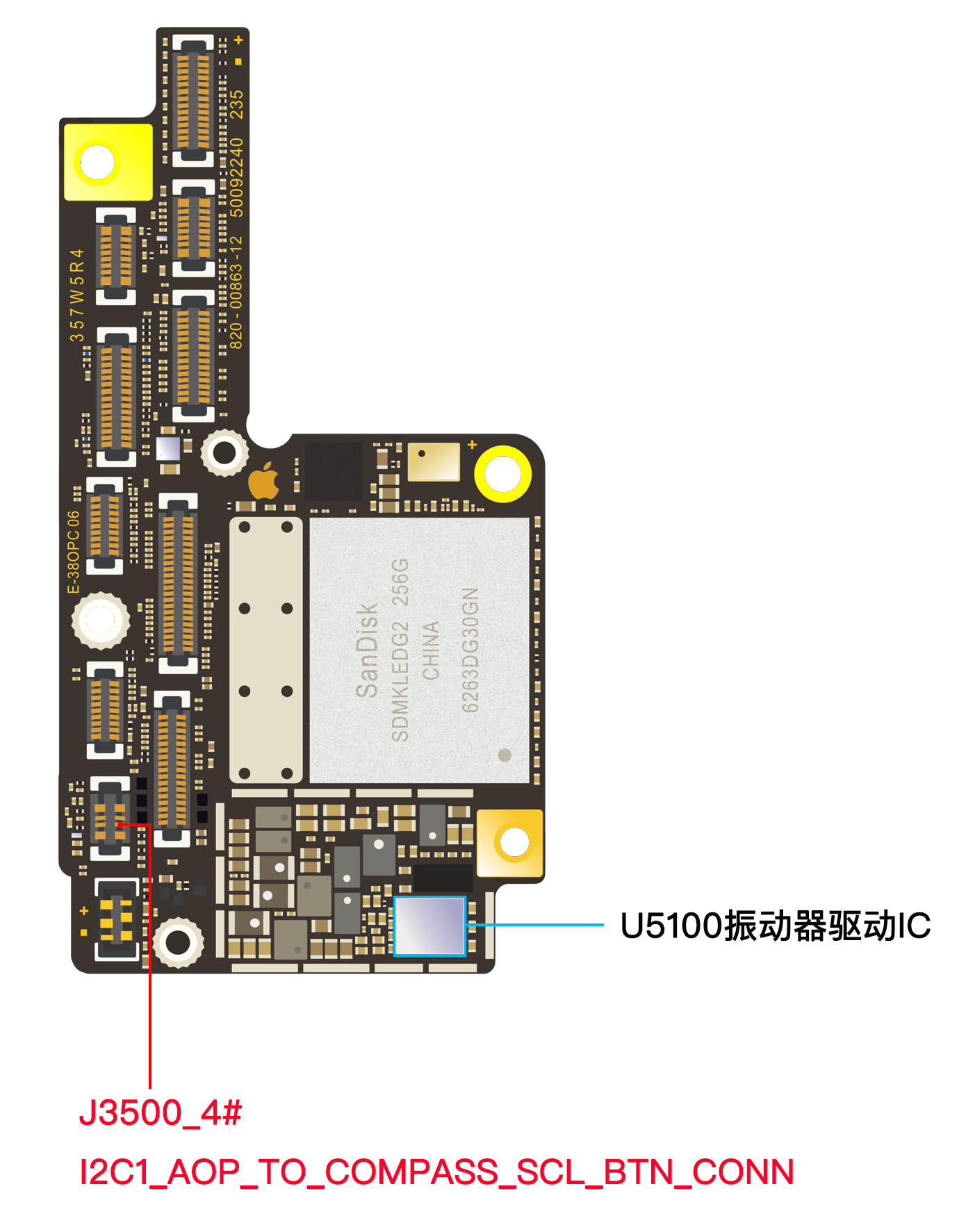

振动器驱动IC在主板的上层，铃声放大管(扬声器) 在主板的下层。
先将iPhone X分层，单上层主板加电触发开机测试J35004#脚电压，电压值依然为1.65V,表示故障存在于主板上层。下一步，拆下U5100振动器驱动IC,然后主板加电触发开机再次测量J3500_4#电压，此时电压恢复正常值1.8V。表明弓|起I2C1时钟线路电压偏低的原因是由于振动器驱动IC损坏导致。更换全新U5100振动器驱动IC,贴合好iPhone X主板，装机测试，故障完美修复。
