iPhone X白苹果重启进不去系统(S39I2C2)

iPhone X白苹果重启进不去系统(S39I2C2)
故障现象:
该iPhone X故障为白苹果重启，不能进入系统，开机电流到700mA左右时，归零重启，刷机后故障依旧
故障分析:
开机电流达到700mA左右，可以判断硬盘基本没什么问题，引起重启的原因可能是I2C总线出现的故障
解决方案:
将主板分层，单上层主板测试开机，可以正常开机,进入系统，判断故障存在于下层主板。
下层主板关联的总线有I2C2和12C0 SMC,分别测量下层主板中层连接板S29、S30、S39、S40对地阻值，判断线路是否存在故障。
当检测到S39对地阻值时发现，阻值为“27”, 正常应为“757”，判断此线路故障。

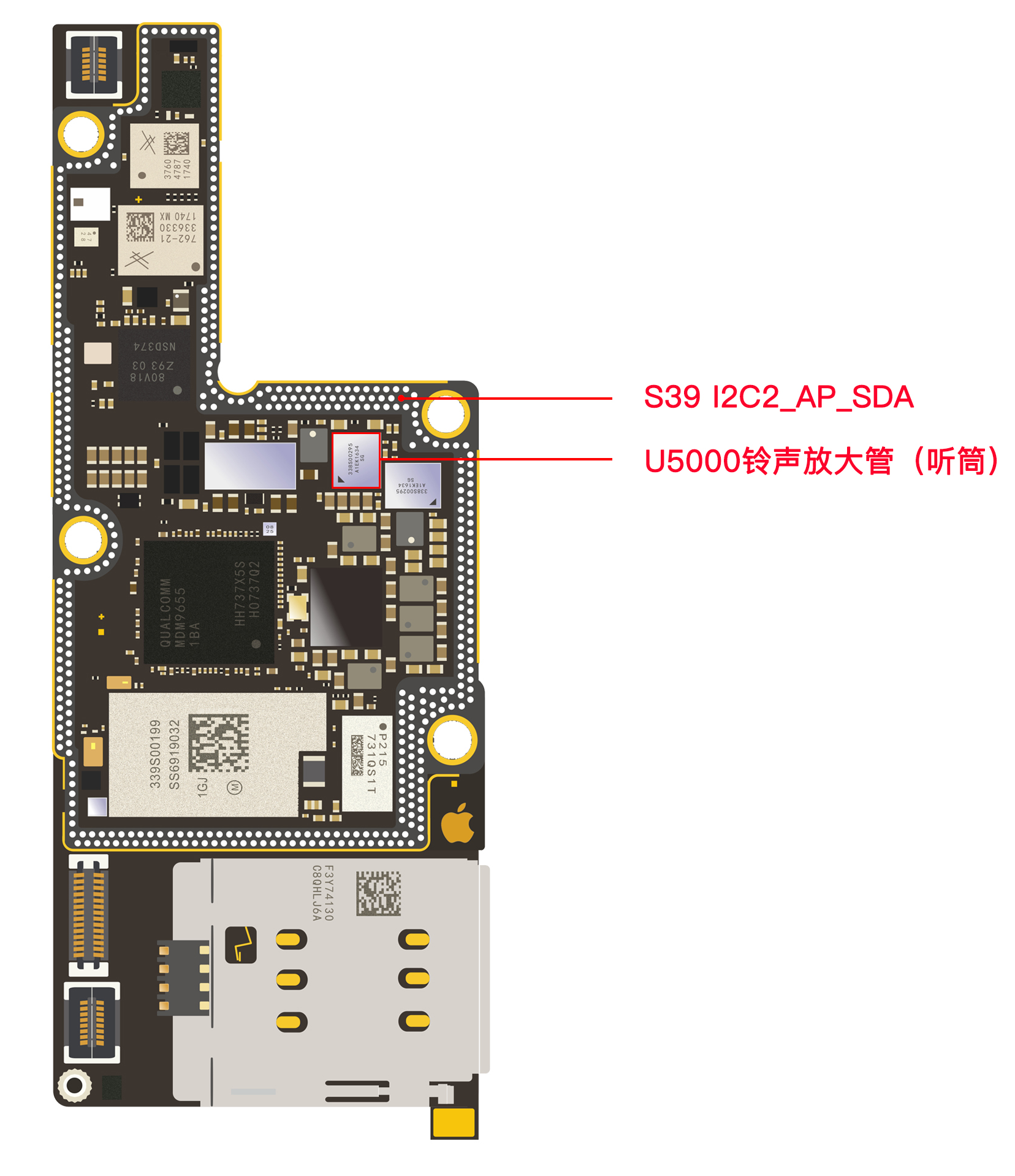

根据原理图显示
S39#关联电路为I2C2_ AP_ SDA,是CPU发 出的I2C2组总线中的数据线。
此线路由CPU_ B34脚发出，经过中层连接板S39,通往U5000铃声放大管(听筒)， 判断是U5000铃
声放大管(听筒)损坏。
更换全新U5000铃声放大管，重新测量S39阻值，万用表显示“738”，表示此线路恢复正常。
装机测试，故障完美解决。
