iPhone X搬板不开机，电流50~200mA跳变（C1100）
故障现象:
该iPhone X故障根据同行描述为搬板后不开机，触发开机电流在50mA起跳到200mA后归零，反复跳变,拆下硬盘可以联机。
故障分析:
出现此情况，怀疑是CPU到硬盘的通讯线路可能存在问题。
解决方案:
首先先检查硬盘与CPU之间的通讯线路看是否存在断线。
在iPhone x上，CPU与硬盘之间的PCIE通讯线路上有耦合电容，单测硬盘底角很难判断此线路是否异常，所以先测量PCIE线路上耦合电容两边的阻值看是否正常。

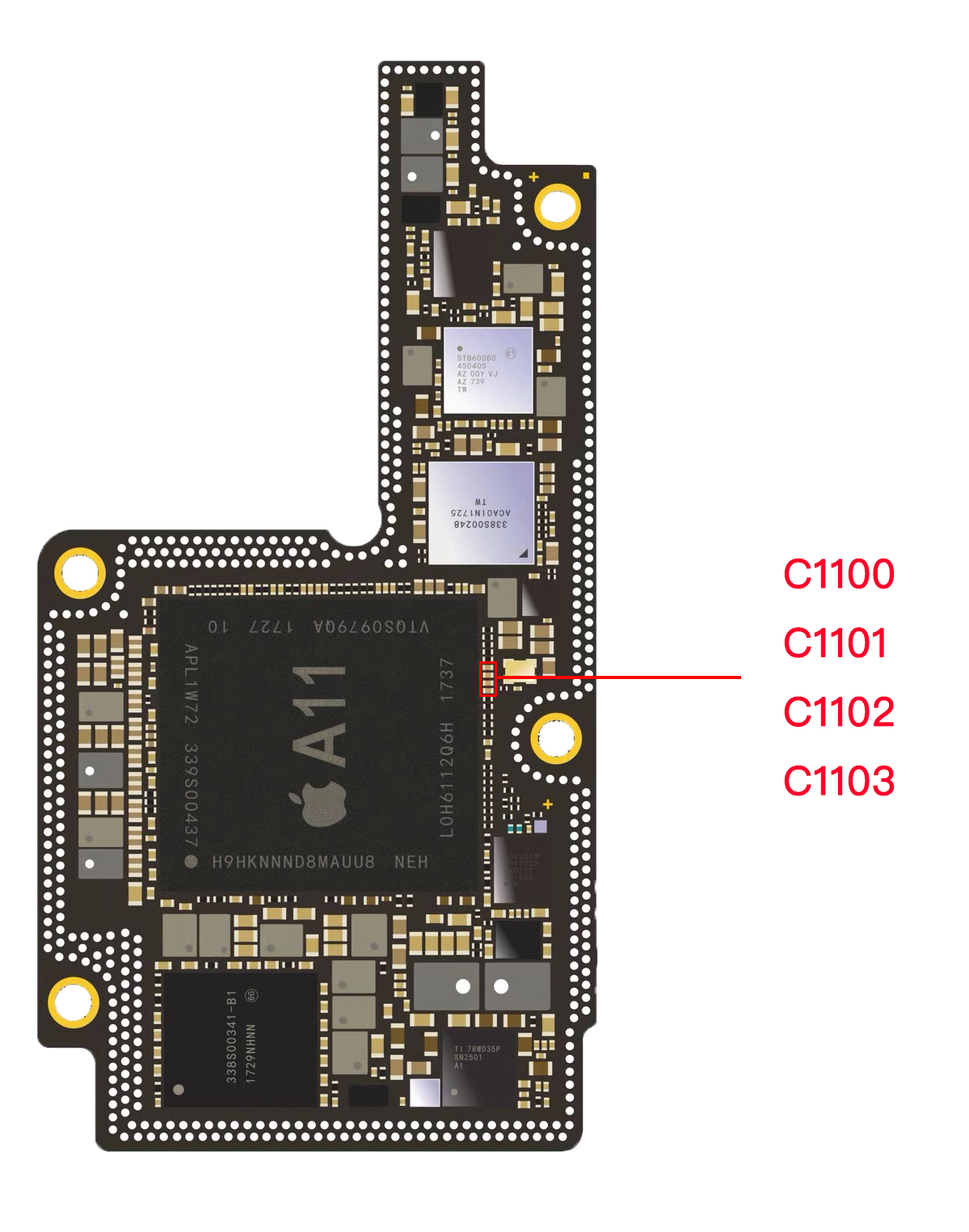

在测量时发现电容C1100、C1101、C1102、 C1103两端阻值均不正常。
根据原理图纸显示:
电容C1100电路为: 90_ PCIE_ NAND _TO_ AP_ RXD_ P,是PCIE总线中硬盘到CPU的数据接收线路;
电容C1101电路为: 90_ PCIE_ NAND_ TO_ AP_ RXD_ N,是PCIE总 线中硬盘到CPU的数据接收线路;
电容C1102电路为: 90. _PCIE AP _TO_ NAND _TXD_ P,是PCIE总线中CPU到硬盘的数据发送线路;
电容C1103电路为: 90. PCIE AP _TO_ NAND _TXD_ N,是PCIE总线 中CPU到硬盘的数据发送线路。
这四颗电容两端阻值异常，怀疑是拆装CPU时造成的虚焊，重新焊接这四颗电容，重新测量这四颗电
容两端的阻值，万用表显示均为500左右，阻值正常。装机重新刷机测试，故障完美解决。
